每天診斷 16：奔馳 S-Class 缺火

汽車概況

1995 梅賽德斯 W140 S-Class
M119 V8 發動機

背景信息

這輛梅賽德斯W140 S-Class 的V8 發動機本來就有間歇性失火故障，該故障可在暖機怠速時被發現——這個故障本來不嚴重。一個月后，該故障變得越來越明顯，當發動機冷卻液溫度達到60 °C時，“間歇性”故障就變成永久性故障了。現在該車還可以正常使用，不過發動機性能下降得非常明顯，油耗也比正常值高。汽車發動機裝有博世LH型（LH-葉特朗尼克）汽油噴射系統，采用熱線式空氣流量計，有兩個點火線圈和兩個分電器。發動機點火由獨立的電子點火正時控制，如點火控制模塊。經檢查，該車沒有儲存任何故障碼。

汽車檢查

我們使用單缸斷油法作為初步測試以找出故障氣缸。測試結果表明，當分別切斷1、4、6、7缸的噴油器時，發動機的怠速轉速不變。以上這些氣缸的點火信號都是由安裝在右排氣缸的分電器提供的。

我們用Pico示波器采集了兩次第6缸的噴油器信號，結果發現噴油器雖然是工作的，但是其輸出信號不穩定。噴油器的噴油時間變化得很快（±1 ms），發動機怠速轉速也發生了相應的變化：

我們接著檢查了中央高壓線，并得到了兩個典型的波形：

我們還檢查了發動機4缸和7缸的火花塞高壓線，結果表明高壓電壓過低，信號也不穩定，如下圖所示：

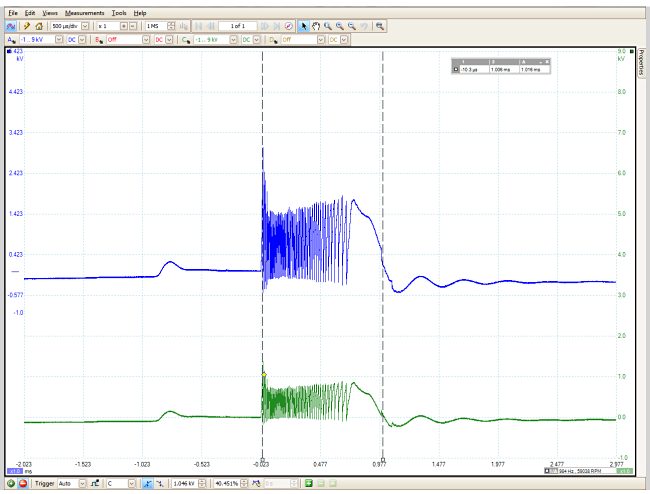

我們繼續檢測了初級點火線圈的電壓信號，并與中央高壓線信號作比較。初級線圈的電壓信號波形（通道A）看起來是正常的，但中央高壓線的信號（通道B）則有點不規則。下面所示為比較好的波形：

但是每隔三四次點火后，中央高壓線的電壓信號就會發生跳動，與之前所測火花塞高壓線的信號一樣。此外，發動機會像下圖所示的不穩定波形那樣抖動。

然而，初級線圈的電流信號卻是正常的：

解決方法

針對這種故障，首先要更換掉所有火花塞，因為這些火花塞都差不多達到25000千米里程的使用期限了。除了更換火花塞外，我們還臨時換上了帶有新高壓線的滅弧器。但是，這兩種方法都不能解決問題。通過排除法，我們認為故障是以下的個別因素引起的：點火線圈、分電器或者點火控制模塊（EZL）。

在分析初級線圈的信號波形時，我們很容易被初級點火線圈的干擾信號誤導。我們將優質的線圈臨時連接上后，初級線圈的輸出波形并沒有改變，這表明點火線圈并不存在故障。因此，我們將注意力轉移到了分電器上。

只有將分電器拆下來，我們才有可能了解到高壓電在哪里穿到分電器背部，并導入發動機機體。這故障直接導致點火能量在分電器蓋下丟失，傳遞不到火花塞。這個問題在發動機產生怠速失火故障時就已經存在了，然而從分火頭開始的裂紋，逐漸延伸為外殼上的小裂紋，并在很短的時間內慢慢地變長。我們后來切割了該分電器，以確定問題的起因。

原來次級線圈產生的高壓電擊穿了1千歐的玻璃纖維電阻，并在外殼上留下了一個圓錐形的孔。
